Подключение к REF541 / REM543 (CAP 505)

время чтения ~5 мин.

Подключение к REF541 / REM543 через CAP 505

Шаблон заметки (эталон для новых инструкций): frontmatter → цель → оборудование → шаги с фото → типовые ошибки → проверка.

Цель

Подключиться ноутбуком к терминалу ABB REF54x / REM54x (на видео — REF541, для REM543 шаги те же: в CAP 505 выбирается тип REM54x), настроить SPA по COM-порту, считать конфигурацию/уставки.

Оборудование и ПО

ЧтоЗначение на видео / типовое
ТерминалABB REF541 (семейство REF541/543/545; аналог по софту — REM543/54x)
ПОCAP 505 (Master Design View), ABB
СвязьSPA по serial, COM1
АдаптерMOXA USB Serial Port (COM1)
Параметры SPA9600, 7 data, Even, 1 stop; unit на реле 001
SW library (пример)REF541-1MRS118500 rev. K (или E — смотри order code / revision)

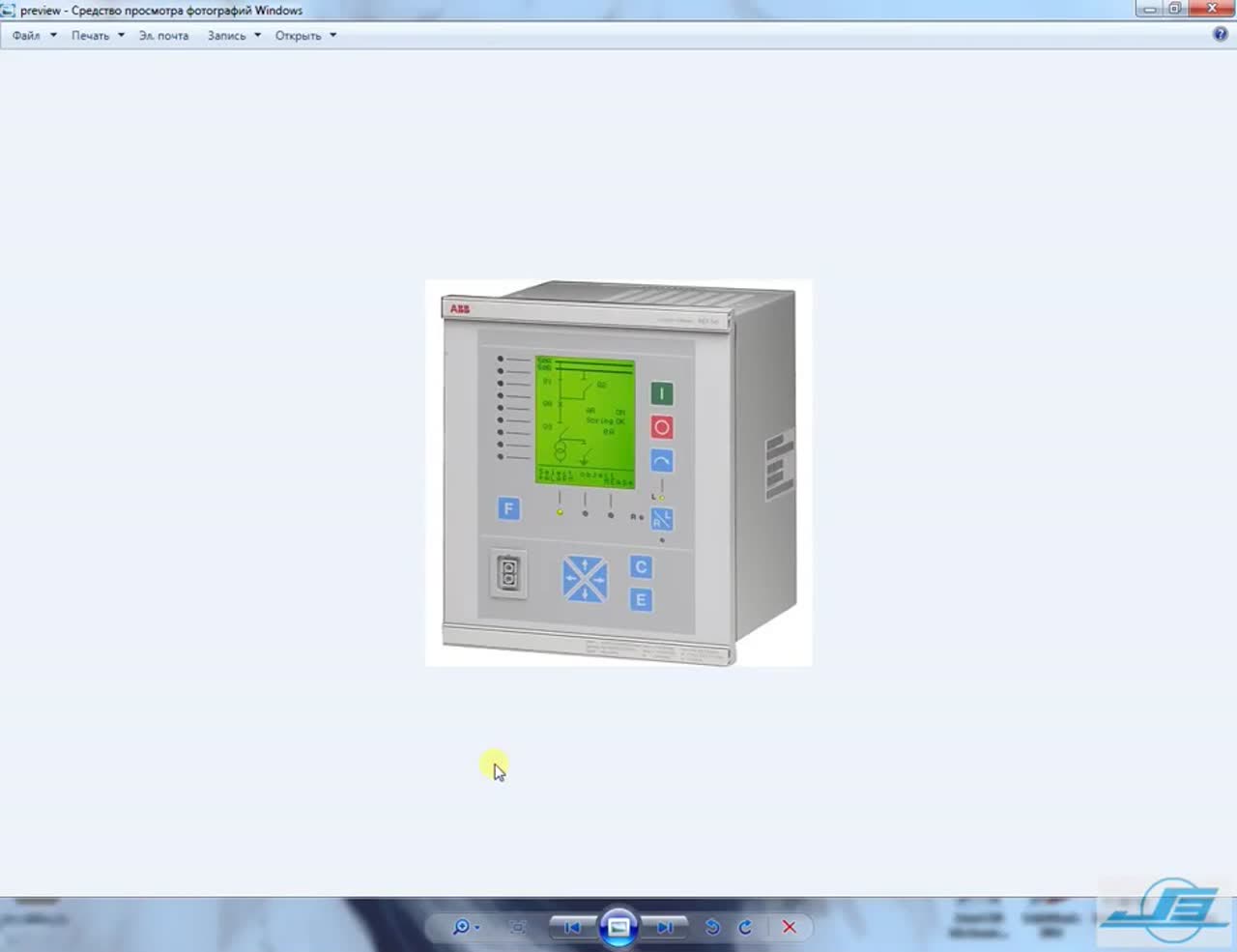

Фото: Внешний вид терминала ABB REF/REM (дисплей, кнопки I/O, F/C/E, порт на лицевой панели).

Краткий чеклист (для агента)

  1. Запустить CAP 505 (Start CAP 505).
  2. Создать/открыть Project (File → Project…).
  3. В дереве: ROOT → добавить Level (ячейка/bay) → под ним Protection & Control → REF54x или REM54x.
  4. Задать Object name (напр. REF541 / REM543).
  5. В REF54x Configuration: SW library + revision (Select New), Apl library.
  6. System Tools → System Configuration: COM, Protocol = SPA, 9600 / 7 / Even / 1.
  7. На реле в меню связи: unit 001, скорость 9600 (согласовать с CAP).
  8. Receive Application from relay и/или Relay Download Tool / Relay Setting Tool → Upload.

Пошагово

1. Запуск CAP 505

На рабочем столе: Start CAP 505.

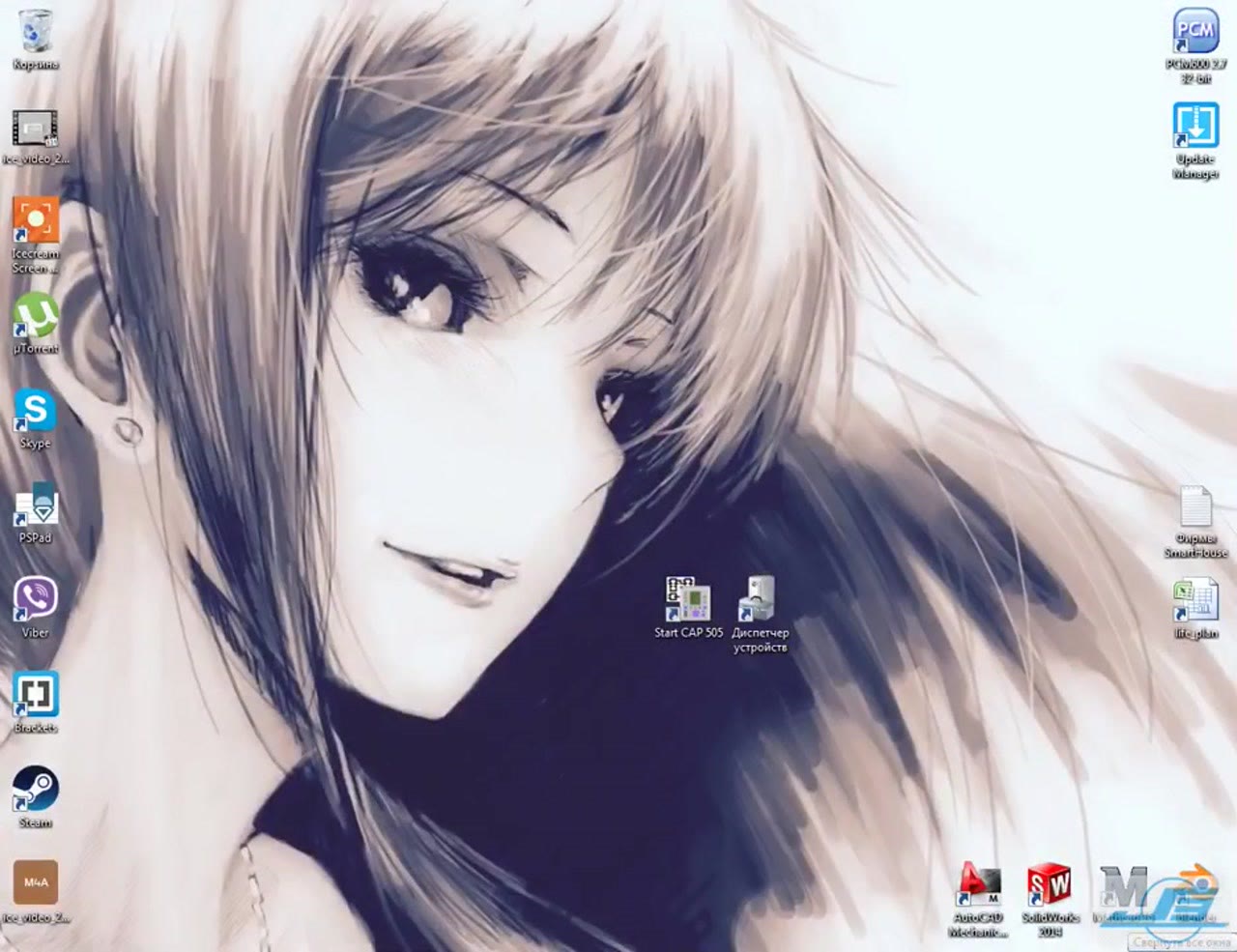

Фото: Ярлык Start CAP 505 на рабочем столе Windows.

2. Создать проект

  • CAP 505 → File (Project Export/Import / Create…).
  • Create… → Project file name / Project name / описание → OK.

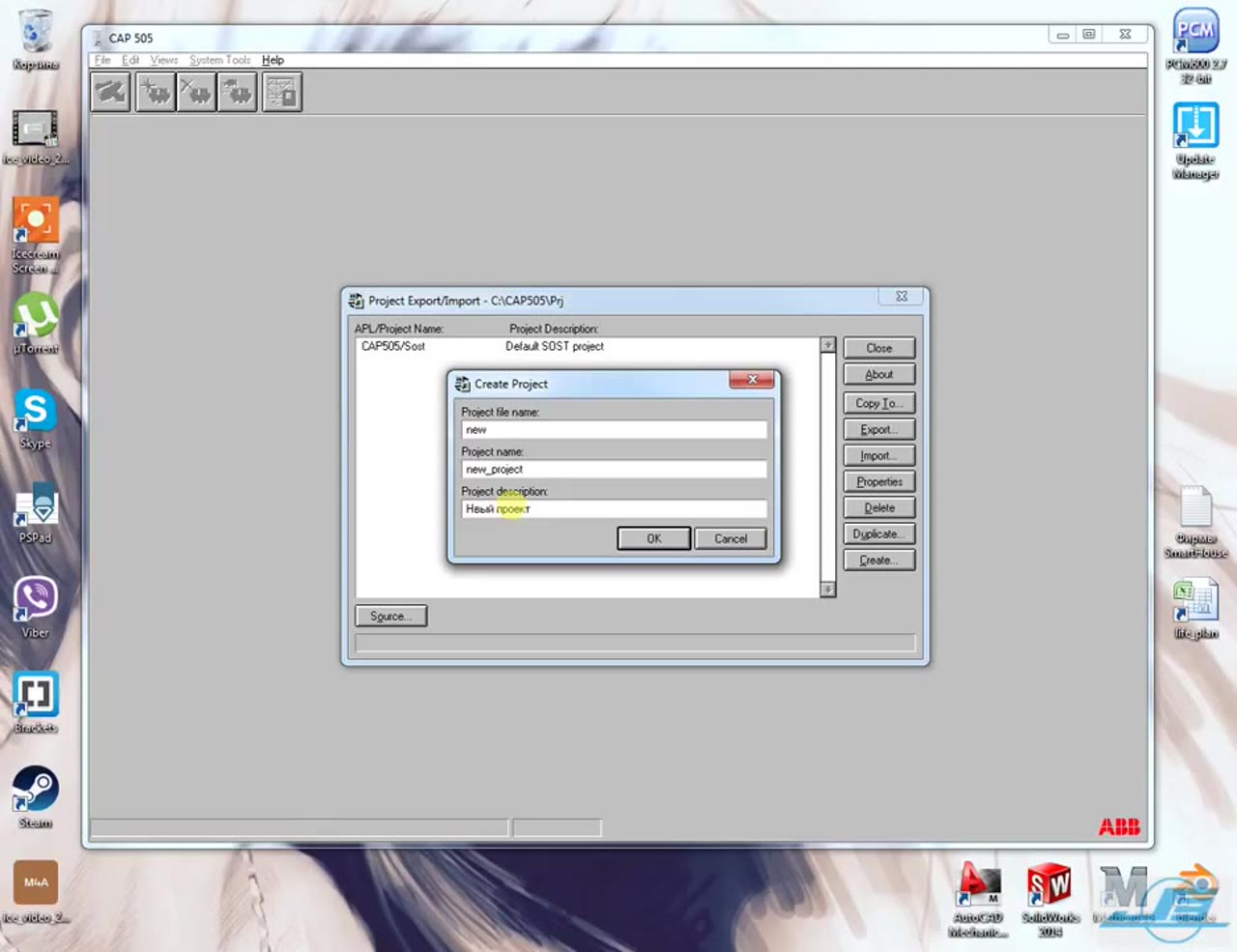

Фото: Диалог Create Project (file name new, name new_project).

3. Структура: Level (ячейка) → терминал

  1. В Project Structure правый клик по ROOT → Add Project Object.
  2. User Structure → Level - Project Structurization Item → имя уровня, напр. new_bay.

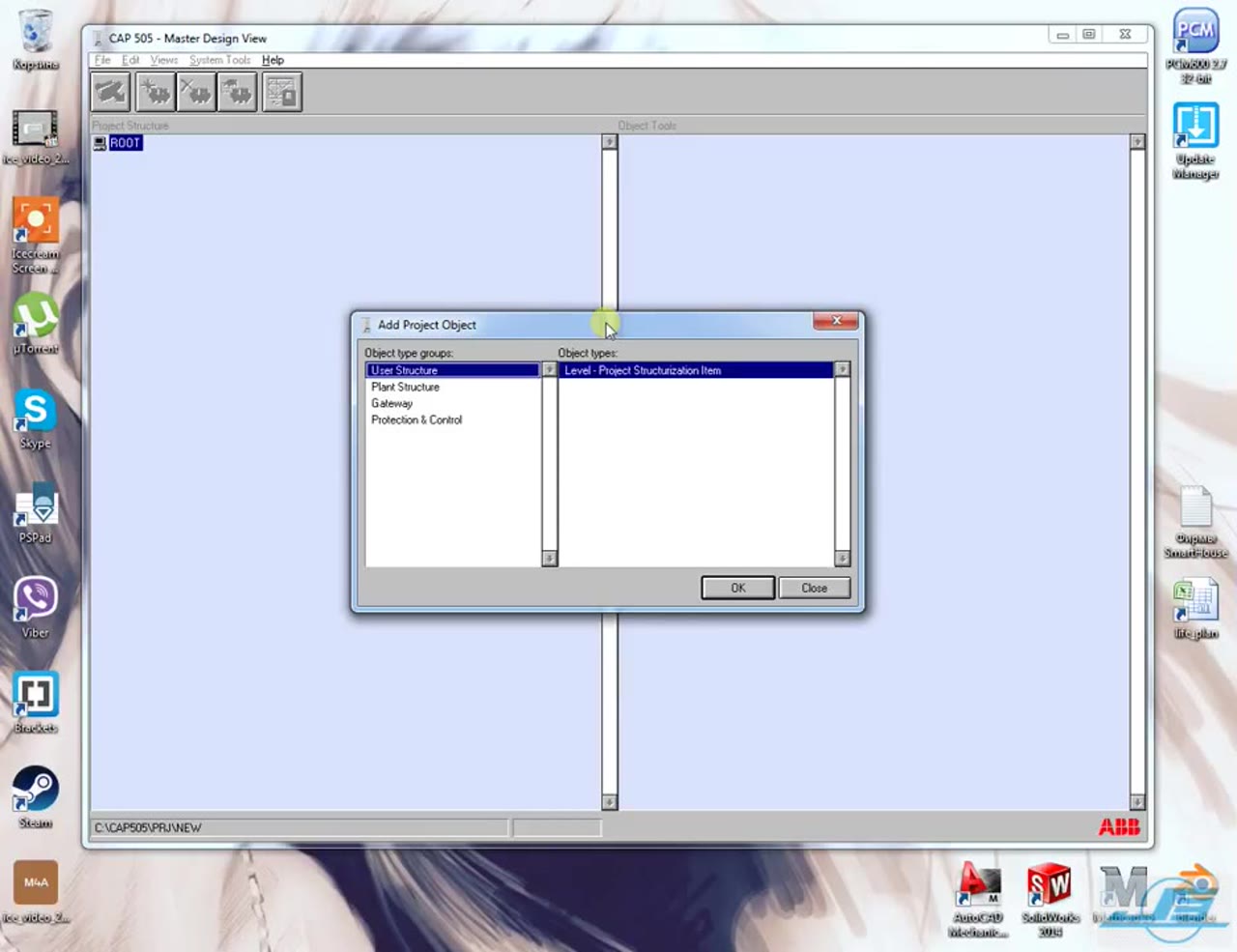

Фото: Add Project Object — группа User Structure / Level.

  1. Правый клик по уровню → Add Project Object.
  2. Группа Protection & Control.
  3. Тип:
    • REF54x – REF 541/543/545 Feeder Terminal — для REF;
    • REM54x – REM 543/545 Machine Terminal — для REM (двигатель/машина).

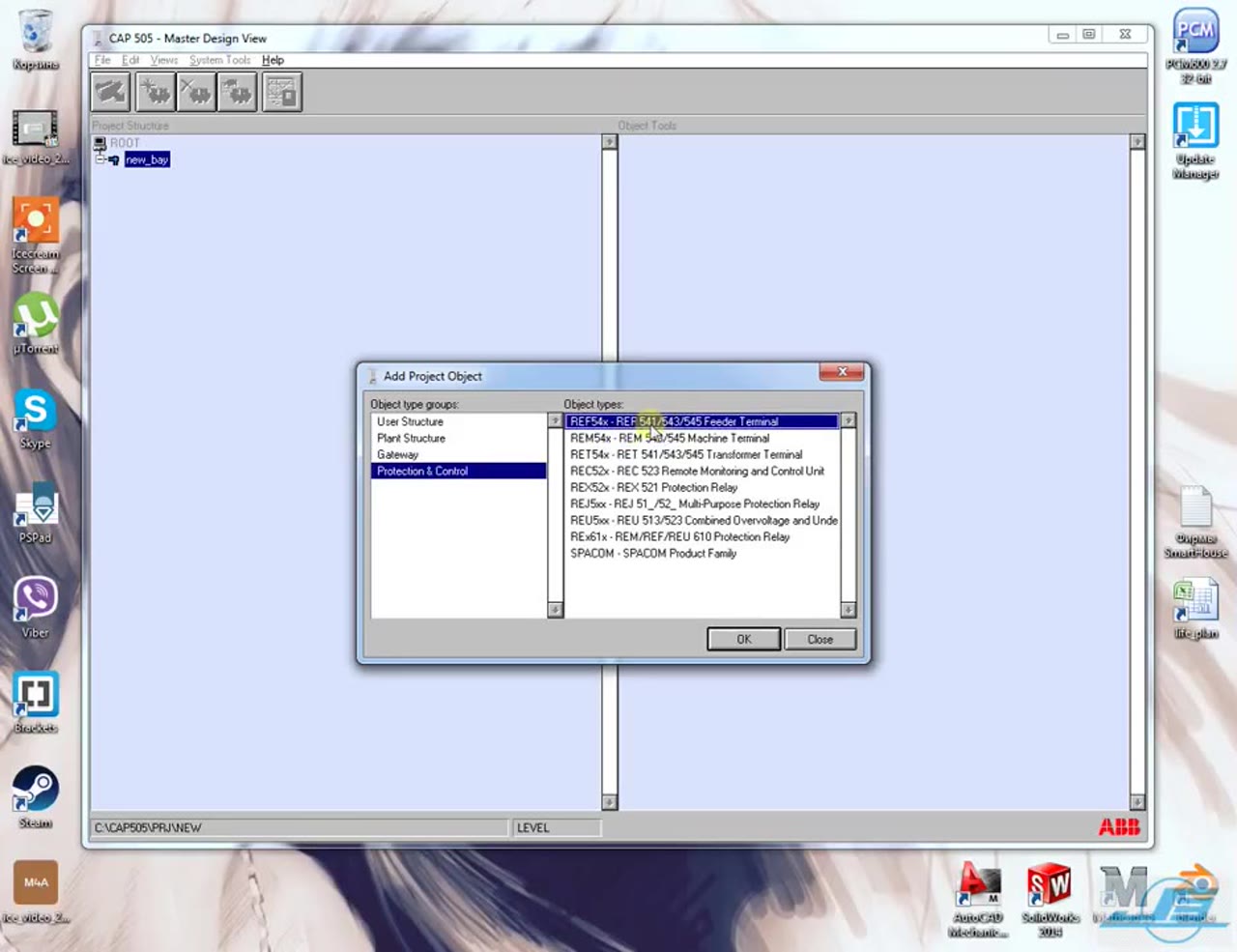

Фото: Список типов: REF54x, REM54x, RET54x, REC52x… Для REM выбрать REM54x.

  1. Object name = REF541 или REM543 → OK.

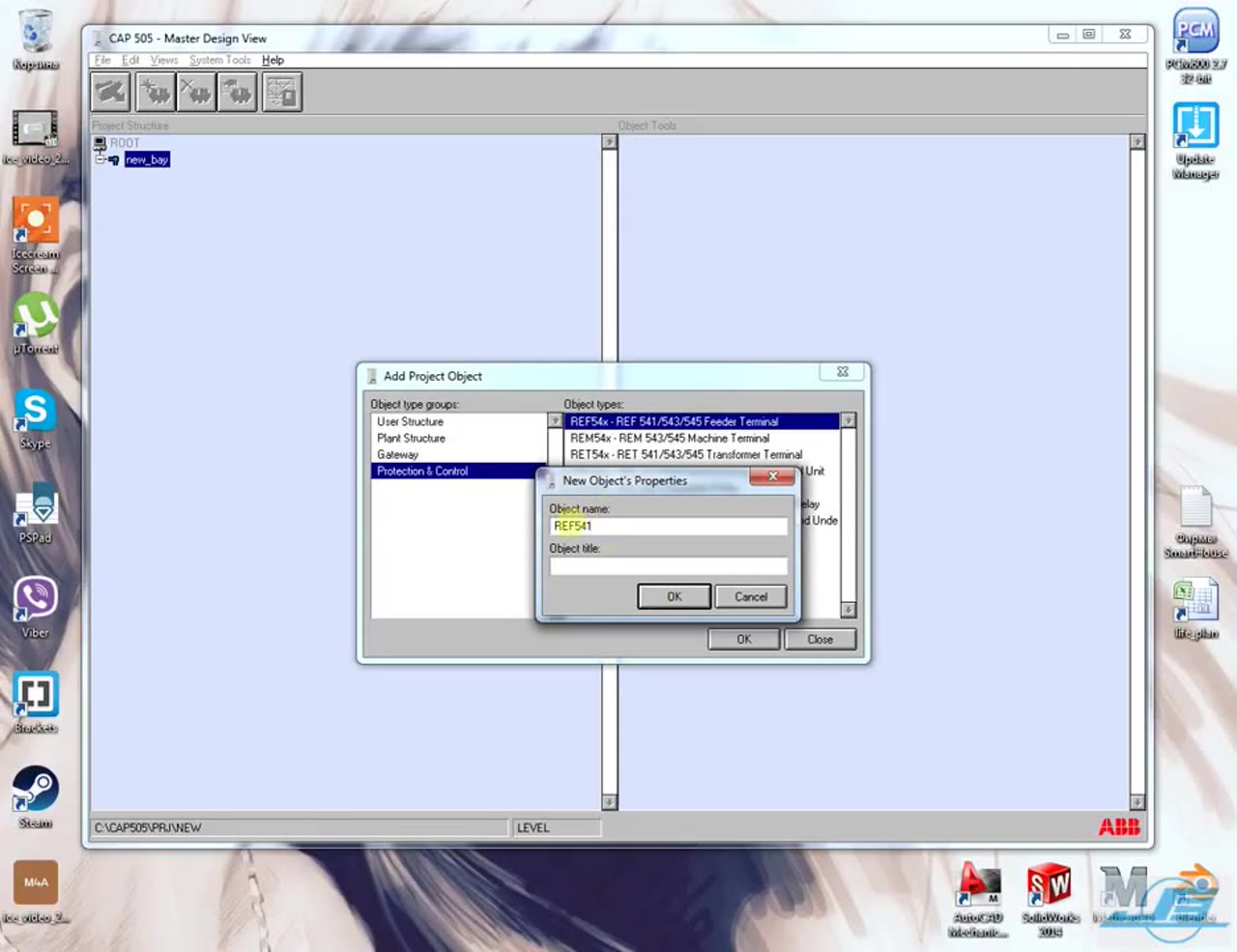

Фото: New Object’s Properties — Object name REF541.

4. Конфигурация SW / revision

Открыть объект → REF54x Configuration (или аналог для REM):

  • SW library — подобрать под терминал (на видео: REF541-1MRS118500);
  • Rev. — буква revision (K, E…), Select New;
  • Apl library — application (пустое / из реле);
  • Смотри order code на шильдике/в руководстве (пример разбора GC127AAAA).

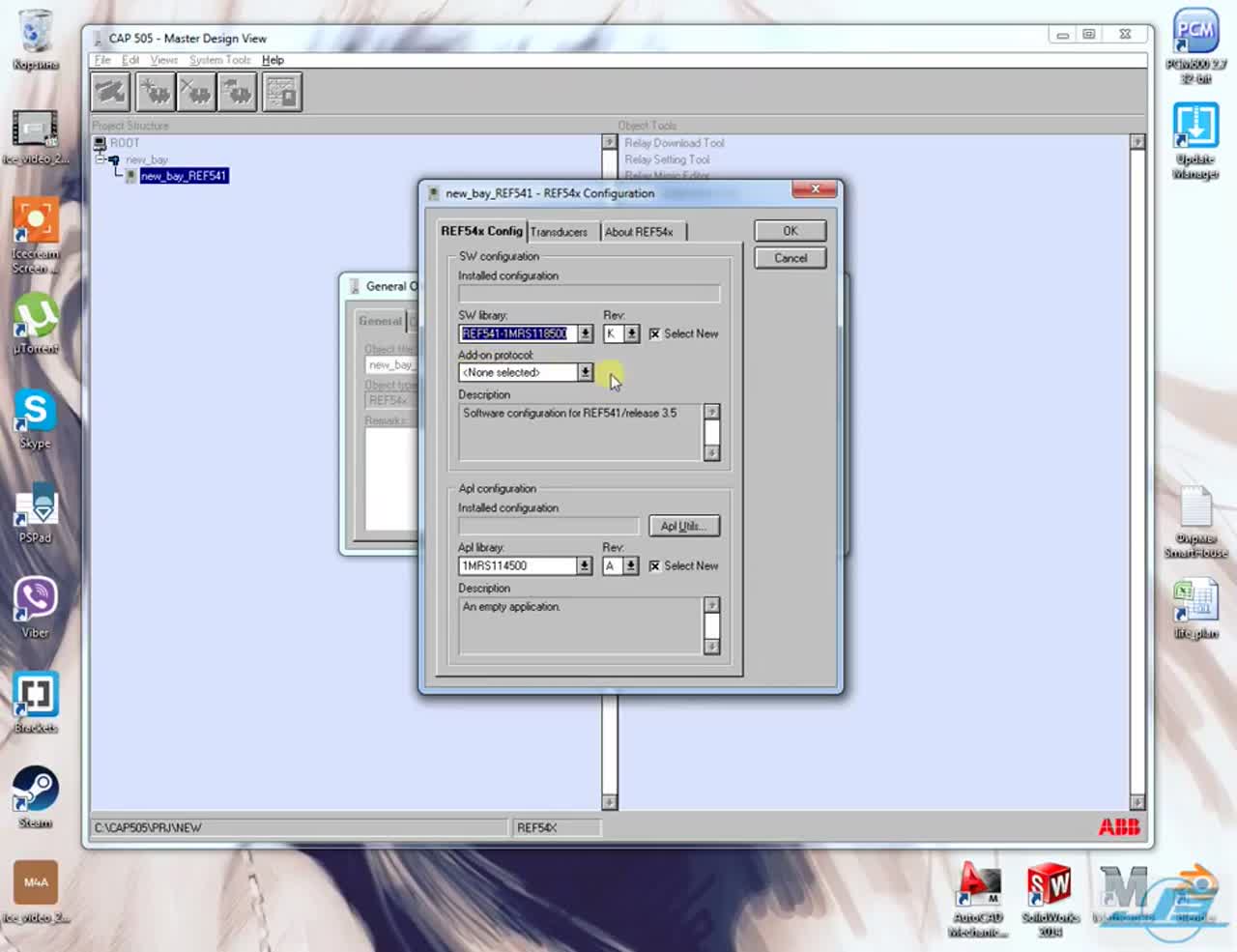

Фото: SW library REF541-1MRS118500, Rev. K, Select New; Apl 1MRS114500.

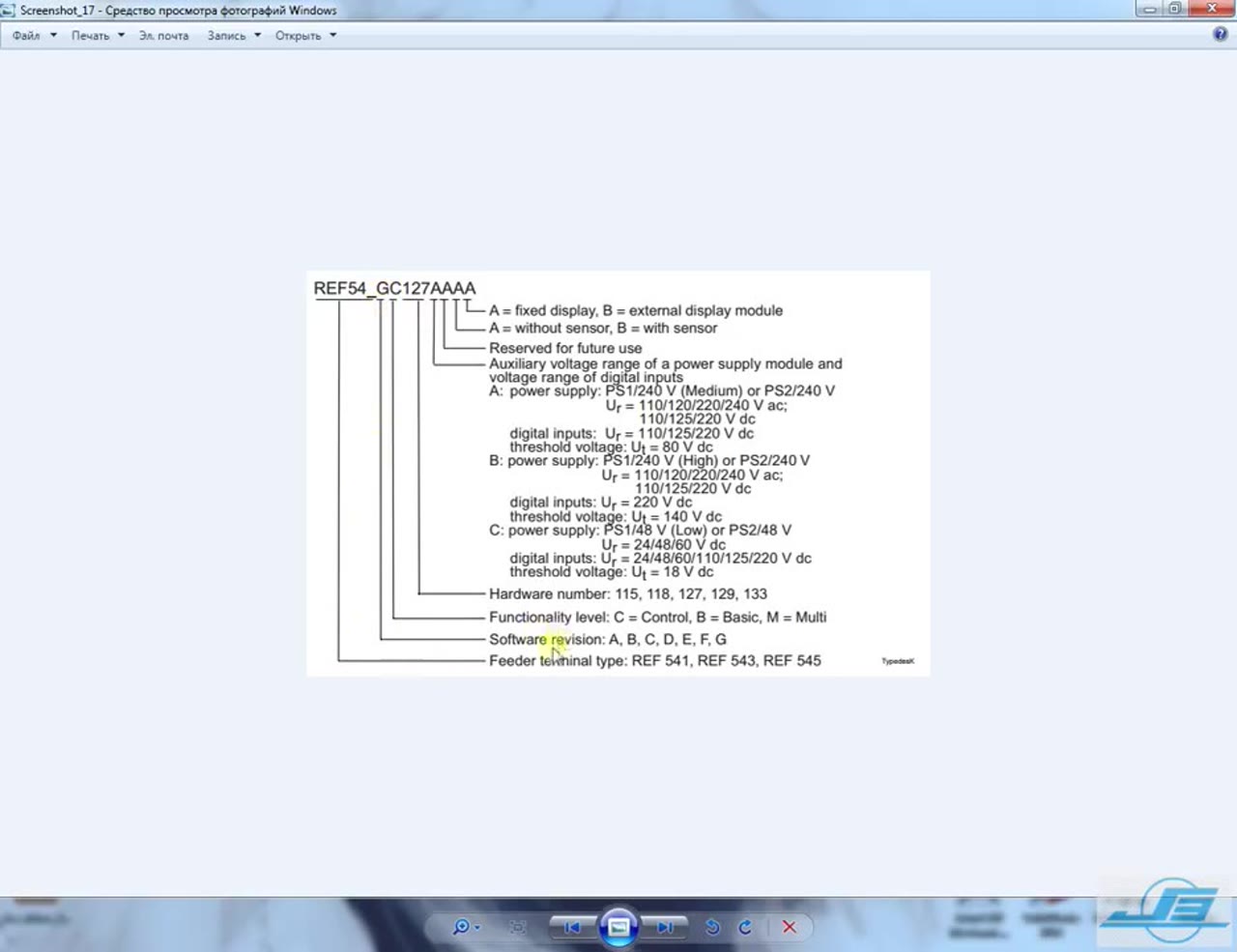

Фото: Расшифровка order code REF54_GC127AAAA (display, sensor, power, hardware, software revision A–G, feeder type REF541/543/545).

5. Инструменты объекта

После создания объекта справа Object Tools:

  • Relay Download Tool
  • Relay Setting Tool
  • Relay Mimic Editor
  • Relay Configuration Tool

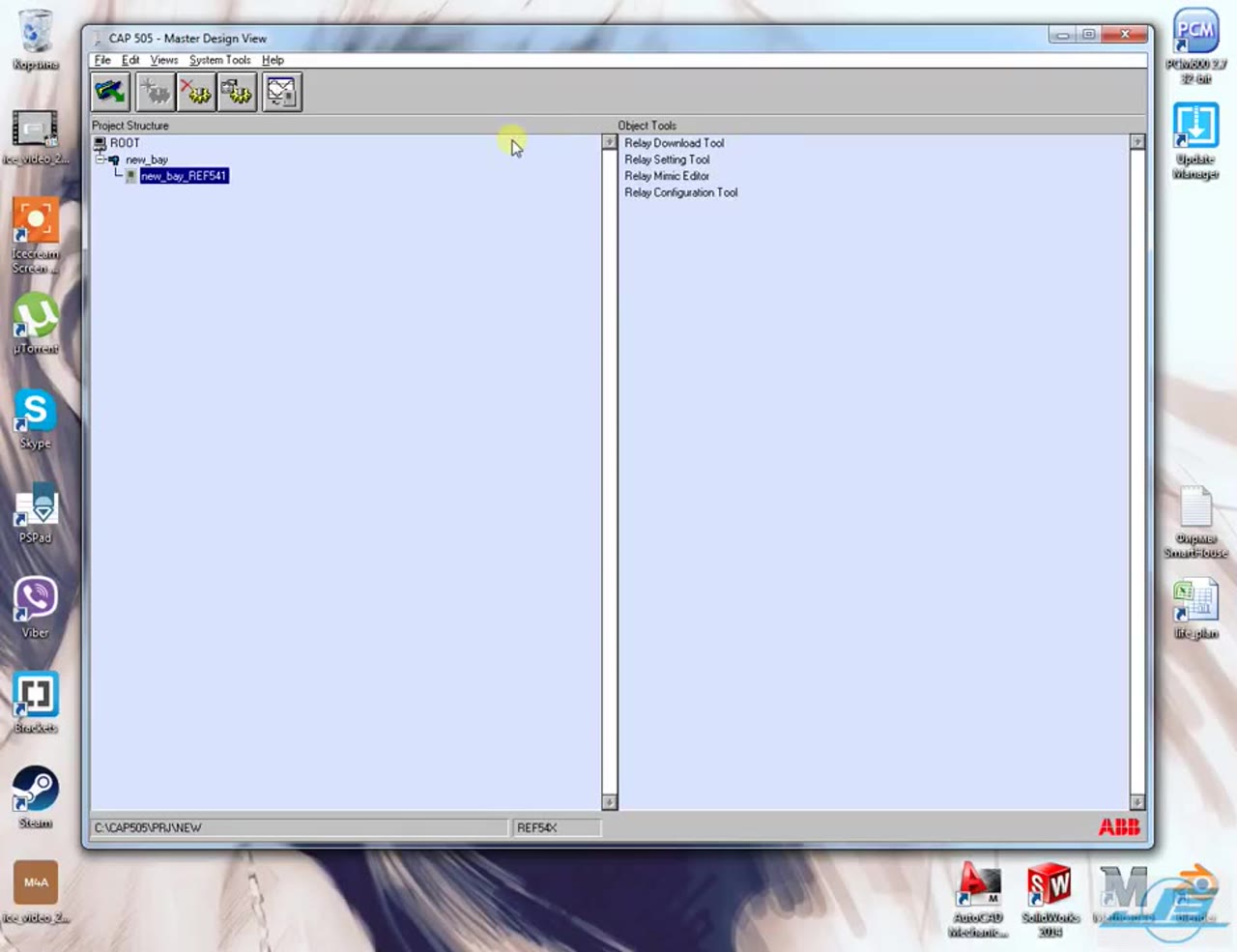

Фото: Дерево ROOT / new_bay / new_bay_REF541 и список Object Tools.

6. Связь PC ↔ реле (SPA / COM)

System Tools → System Configuration → Communication → Serial Ports:

ПараметрЗначение на видео
PortCOM1 (как в Диспетчере устройств)
ProtocolSPA
Connection typeDirect
Baud rate9600
Data bits7
ParityEven
Stop bits1

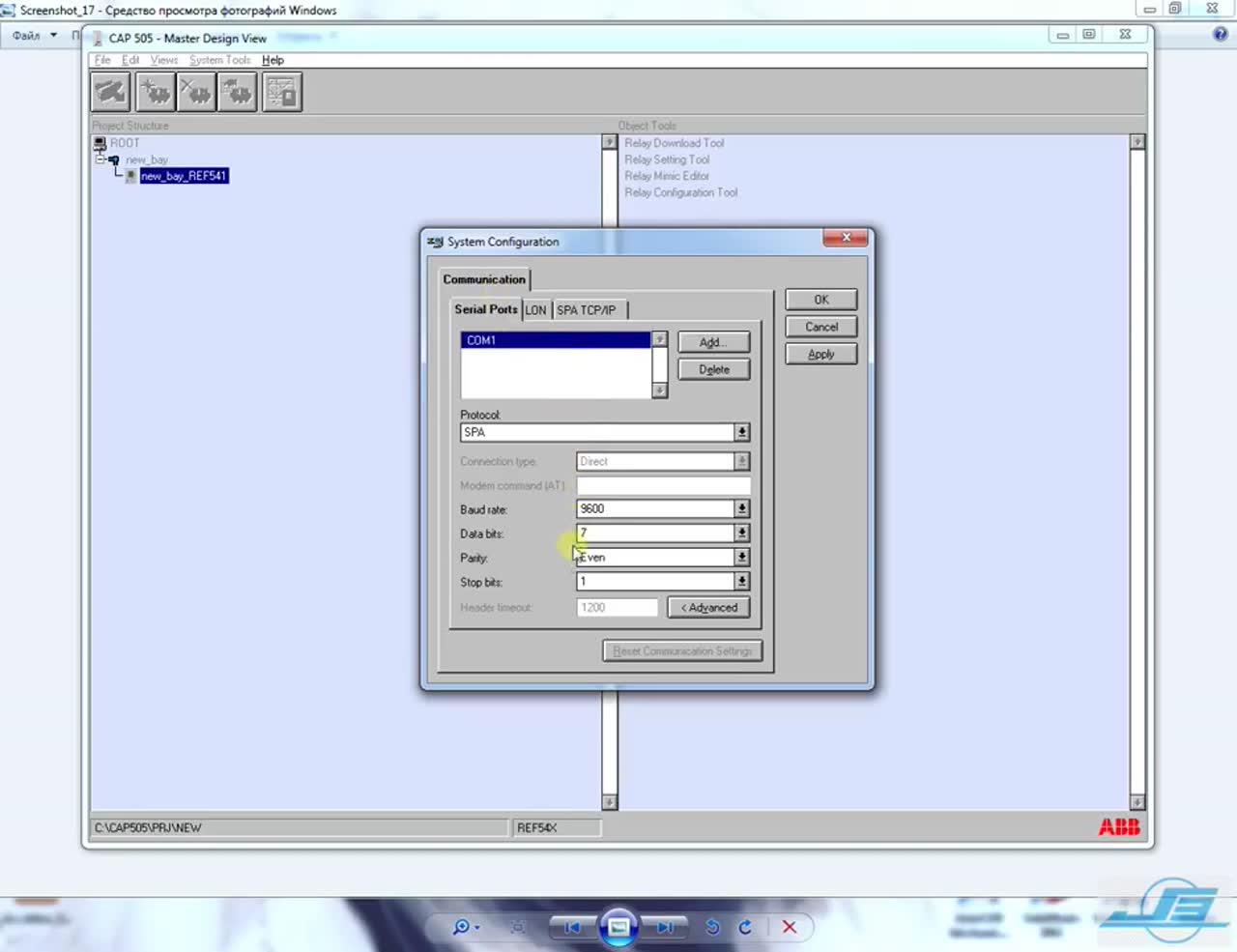

Фото: System Configuration — COM1, SPA, 9600, 7, Even, 1.

Добавить порт: Add → номер COM (сверить с Windows).

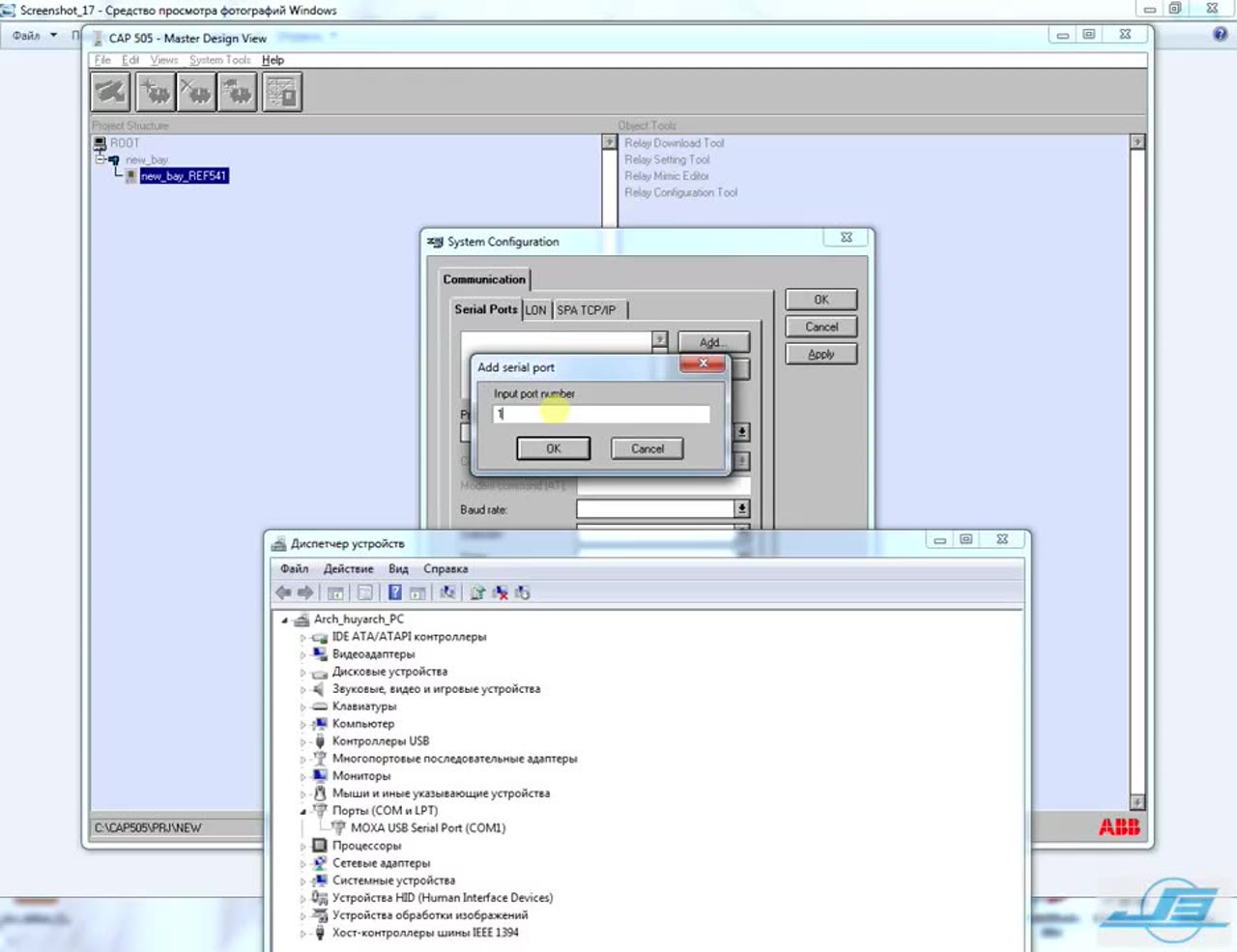

Фото: Add serial port + Диспетчер устройств: MOXA USB Serial Port (COM1).

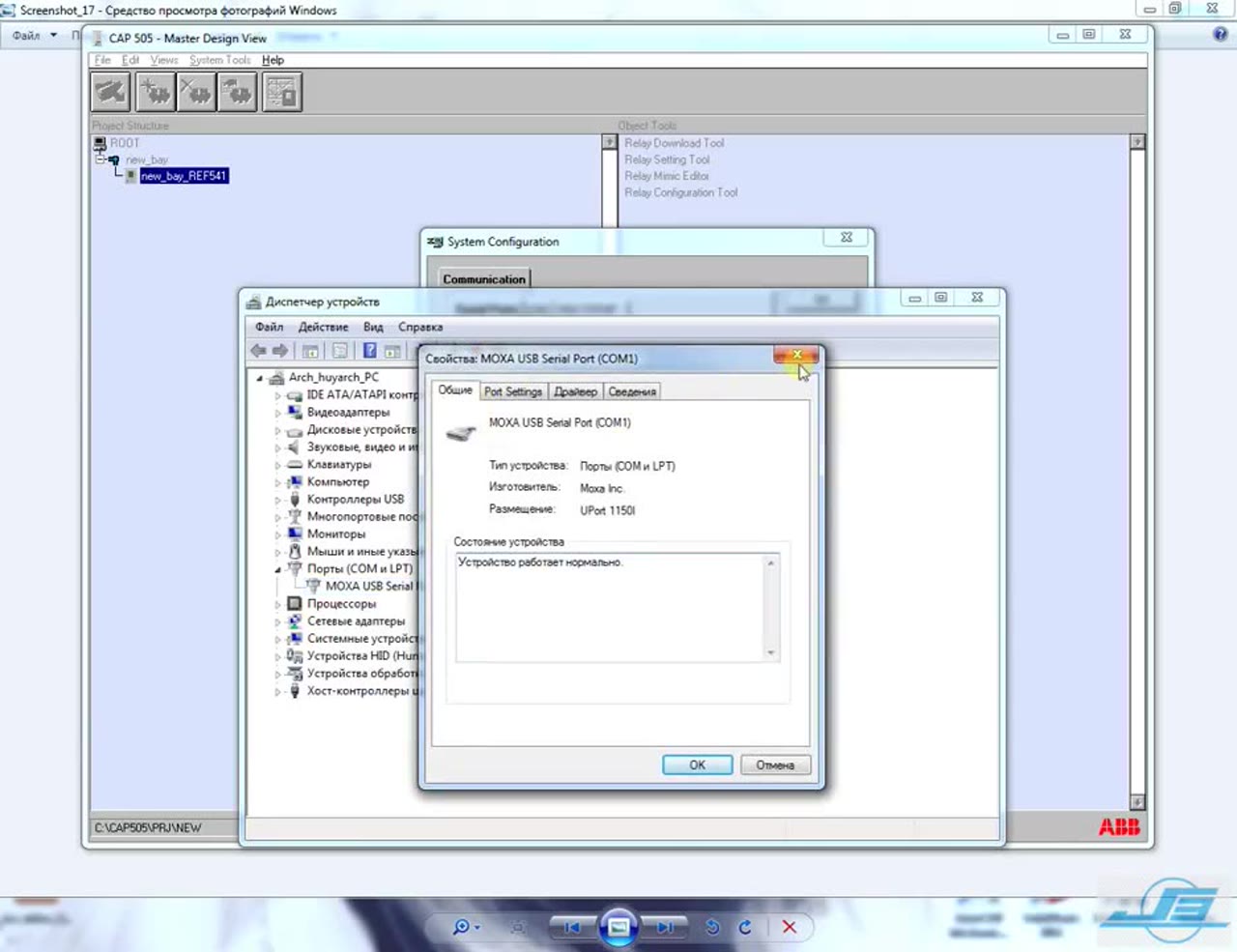

Фото: Свойства MOXA USB Serial Port (COM1) — устройство работает нормально.

На самом терминале (меню SPA / скорость обмена) unit и baudrate должны совпасть с CAP, пример с экрана:

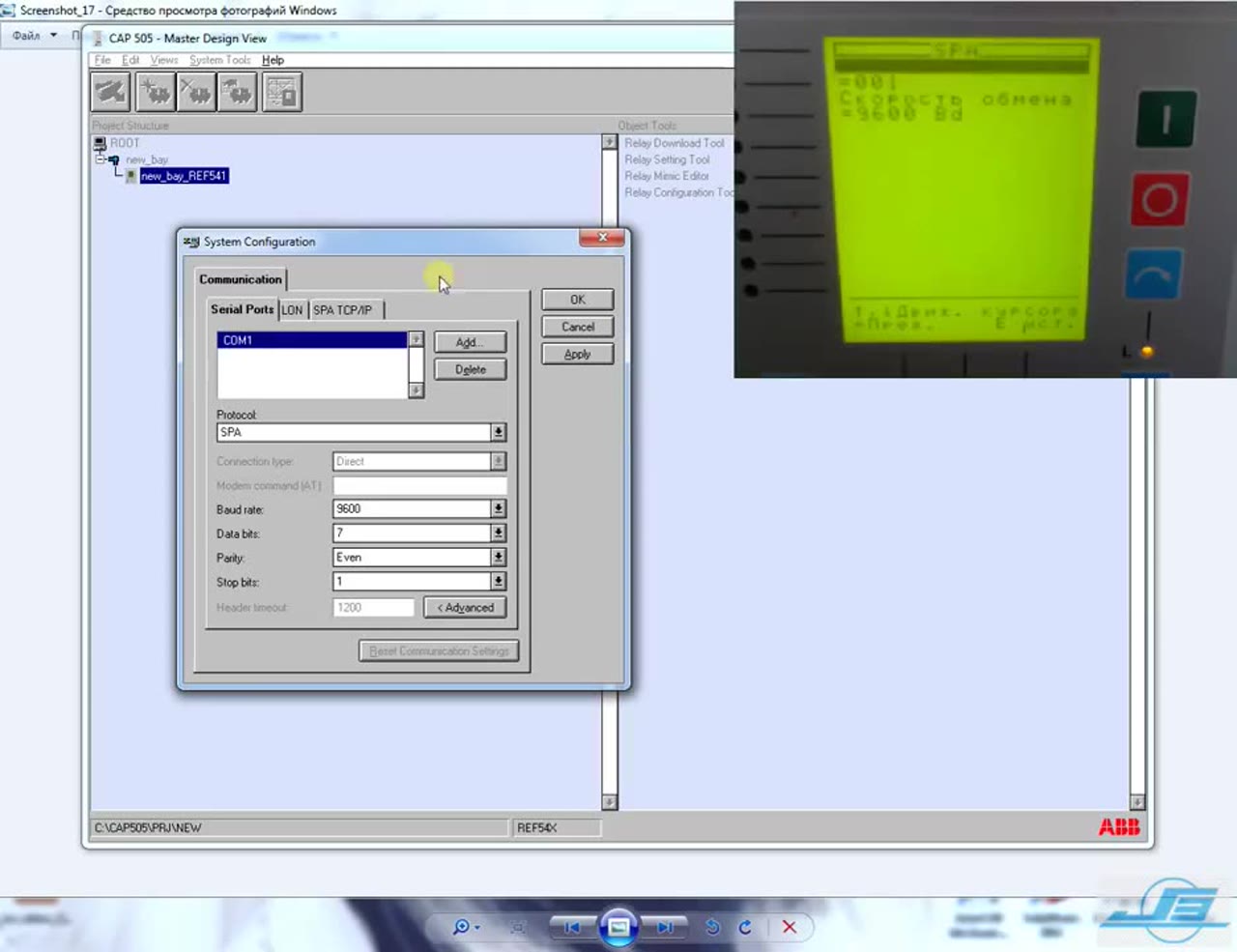

Фото: CAP: SPA 9600/7/Even; на дисплее реле: unit 001, скорость 9600 Bd, «скорость обмена».

7. Считать конфигурацию / уставки с реле

Вариант A — Application (логика):

  • REF54x Configuration → Apl Utils… → Receive Application from relay
  • Дождаться Progress (IMAGE.MMI / file transfer).

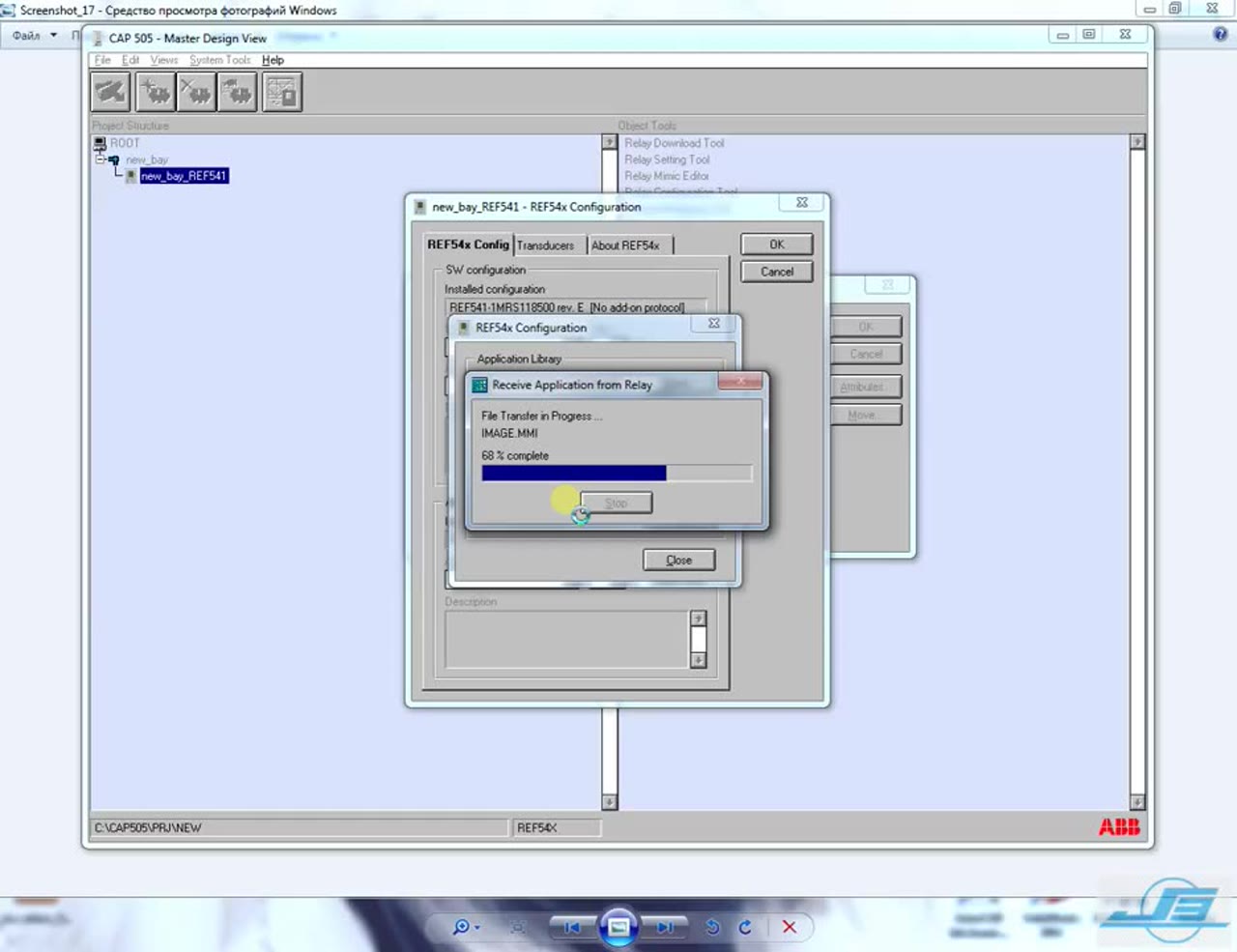

Фото: Receive Application from Relay — прогресс ~68%.

Вариант B — Relay Download Tool (конфигурация реле):

  • Object Tools → Relay Download Tool → вкладка Receive / Send
  • Галочки: Relay Configuration, Mimic… по задаче.

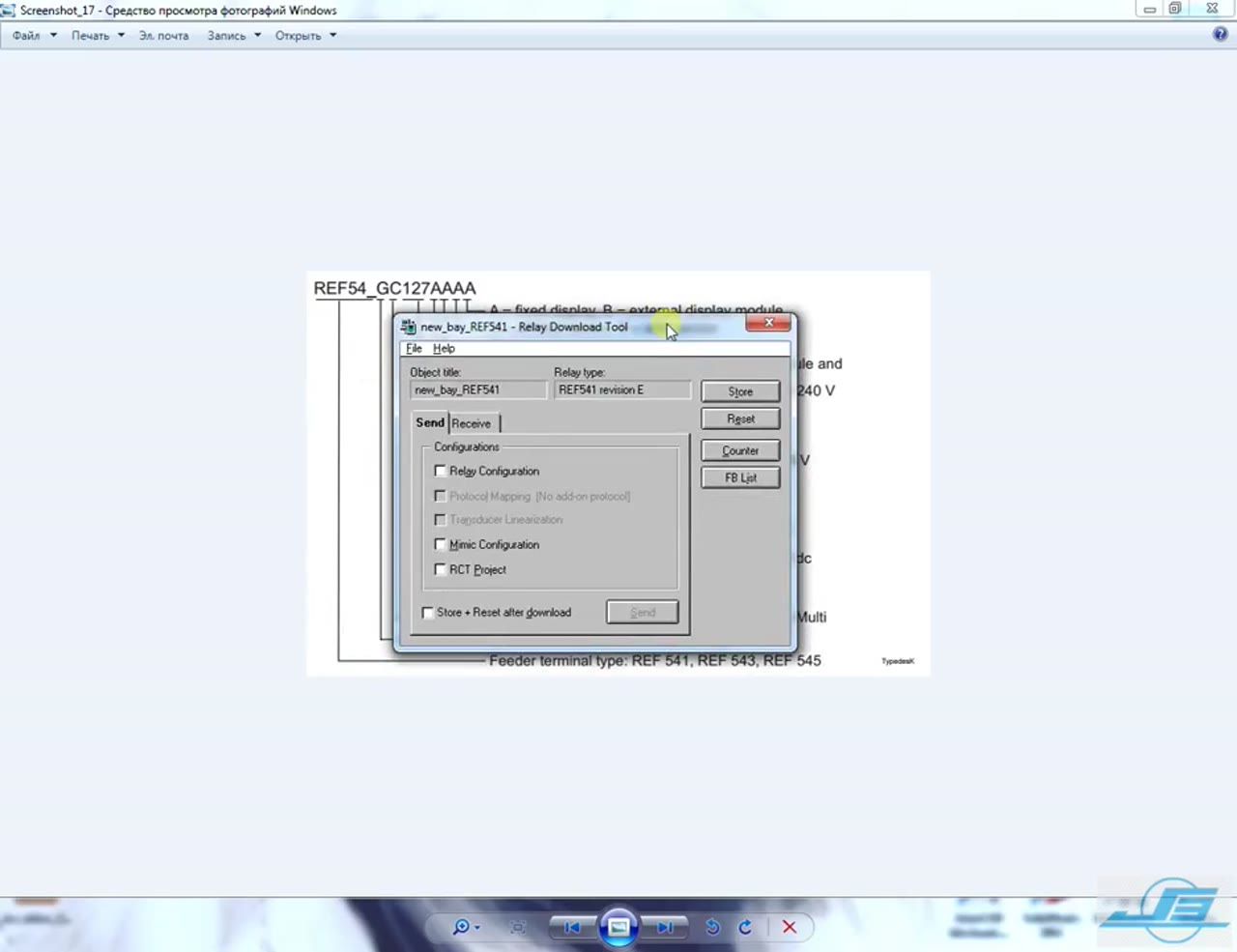

Фото: Relay Download Tool — Send/Receive, типы конфигураций.

Вариант C — Relay Setting Tool (параметры/уставки):

  • Transfer → Upload (чтение с реле)
  • Current page / All / Pages
  • Дождаться progress bar.

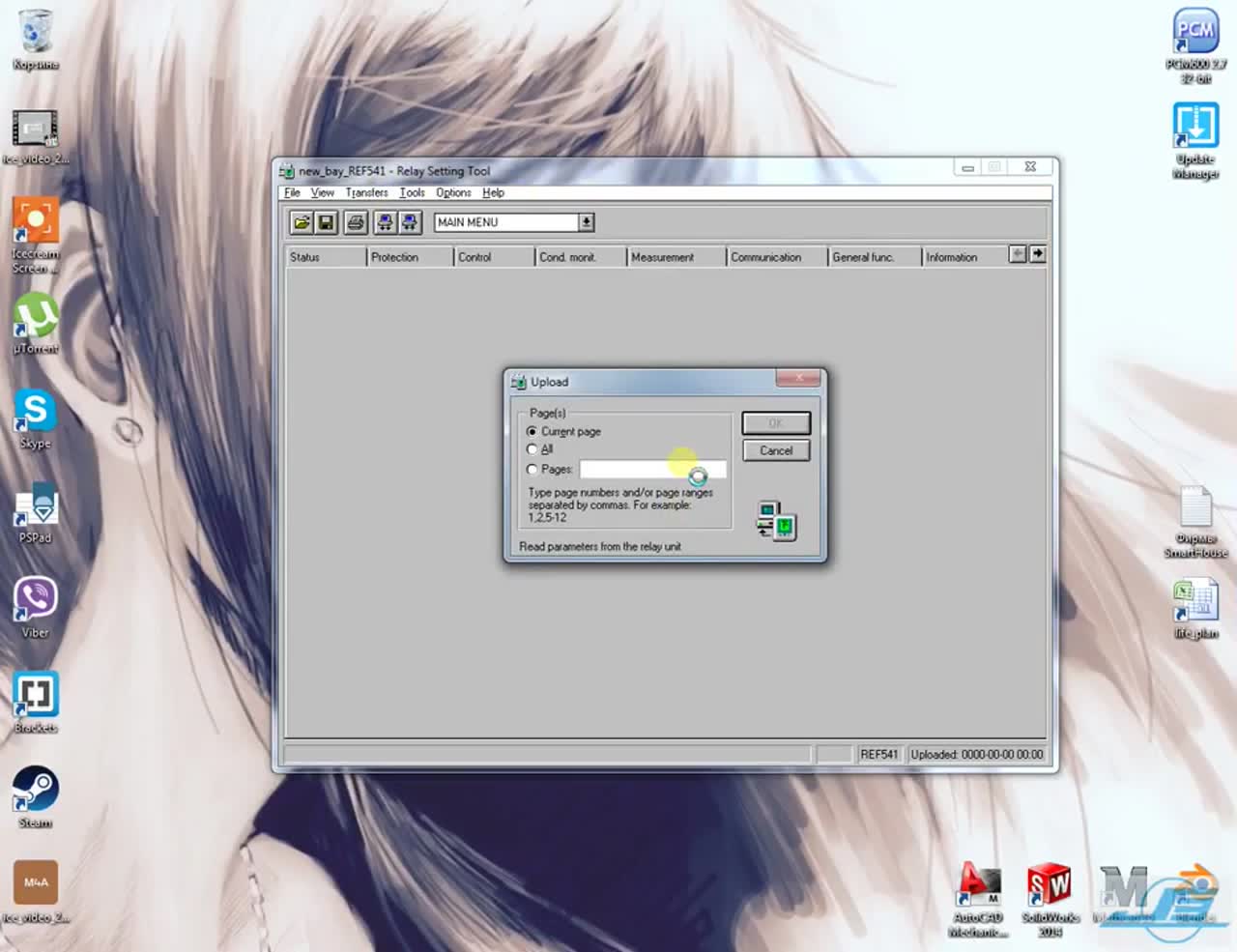

Фото: Relay Setting Tool — Upload: Current page / All.

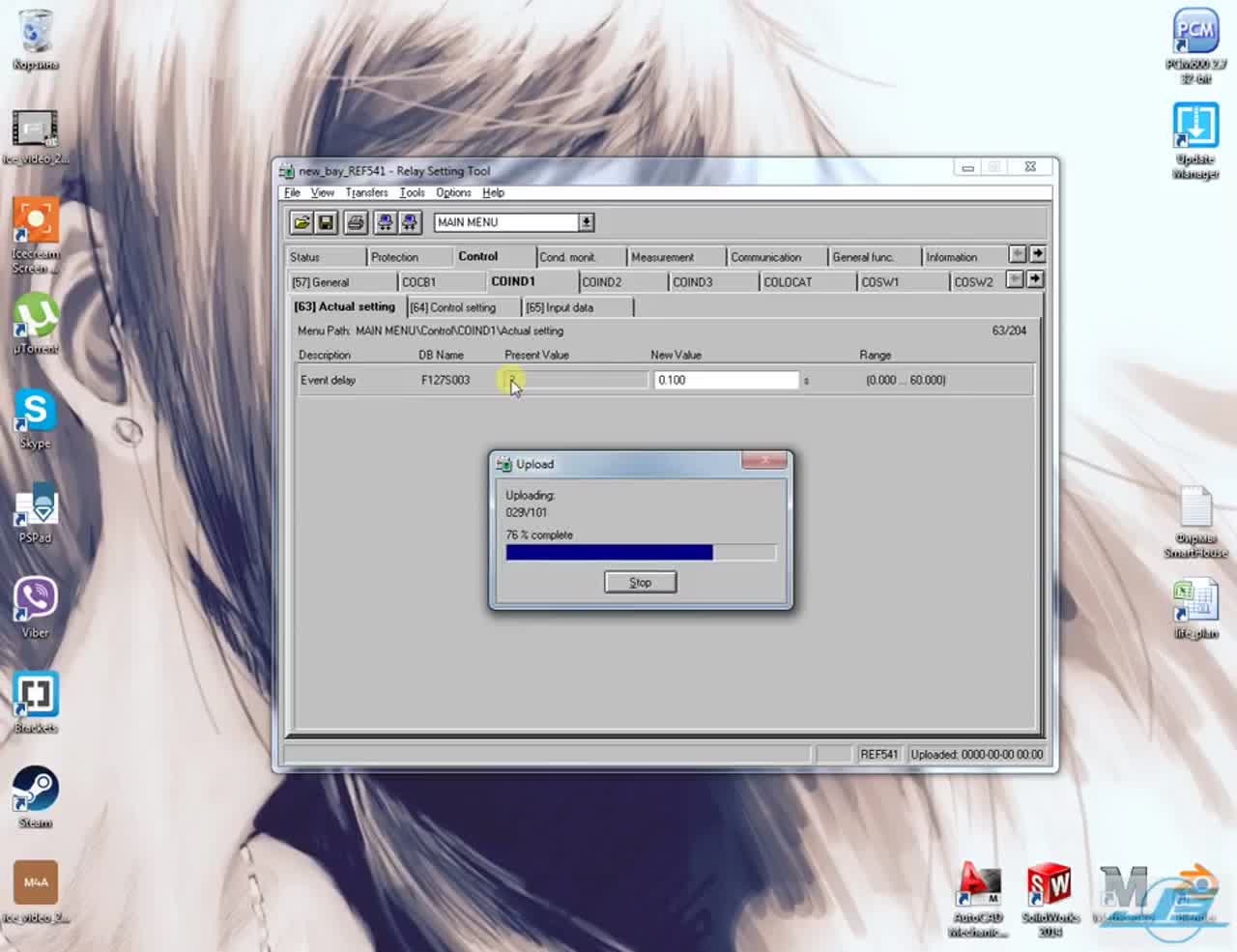

Фото: Upload 76% complete; вкладка Control / Actual setting (пример параметра Event delay).

При конфликте: Replace existing settings? → Yes/No осознанно.

Типовые ошибки

СимптомЧто проверить
Нет связиCOM в диспетчере = COM в CAP; кабель/MOXA; питание терминала
SPA timeout9600/7/E/1 на PC и на реле; unit number (часто 1 / 001)
Неверный SW libraryRevision (K/E…) и order code не совпали с железом
Пустая/чужая aplReceive с реле или Import правильной library
Путаница REF vs REMВ Add Object выбрать REM54x для REM543, не REF54x

Проверка, что «подключились»

  • В CAP порт SPA без ошибки Apply/OK
  • Receive/Upload идёт progress > 0 и заканчивается без error
  • В Relay Setting Tool видны актуальные Present Value с реле
  • Unit на дисплее = unit в Communication объекта (если задан)
